渔业养殖智能监控系统
零售价
0.0
元
市场价
0.0
元
浏览量:
1001
产品编号
数量
-
+
库存:
产品描述
参数
一、系统概述:
渔业养殖智能远程监控管理系统是集测控、数据采集、物联网、数据库等技术于一体构建的集控管理系统。实现了鱼塘视频监视、鱼塘补水、增氧、起浪、水含氧量检测等进行集中控制，管理人员能通过电脑、手机查看现场视频，设备运行状况、鱼塘水温、水含氧量等，也能操控现场设备的启停、控制方式切换、参数修改等。在应急情况下，管理人员可现场独立启停各控制设备。通过集中控制降低了管理运营成本、实现了精细化管理，提高经济效益和管理水平。
二、系统整体架构：
为了节省项目硬件和固定IP的投入，本系统采取租用阿里云空间建立云平台信息管理系统，系统平台采用Winserver2008系统， 运用软件用B/S架构，主要包括三个层次：监控管理层、网络层（WIFI）、感知层。
(1)监控管理层：
云平台软件系统主要有操作系统、数据库软件、监控管理软件、远程智能测控终端等组成，其中管理软件采用B/S架构。测控终端设备又包括软硬件两部分，其中硬件部分包括以太网通讯模块、PLC模块、触摸屏、数据接口等部分，软件包括数据通讯软件、PLC软件、触摸屏软件；
(2)网络层：整个养殖鱼塘采用无线网络组成内网，利用光纤宽带实现内外网的数据交换与传输，此方案较好地降低了布线施工成本和系统运行成本。
(3）感知层（现场设备）：
现场控制箱（PLC模块、通信模块、电流电压采集模块、溶氧仪、低压电器等）、无线路由、水含氧量传感器等。

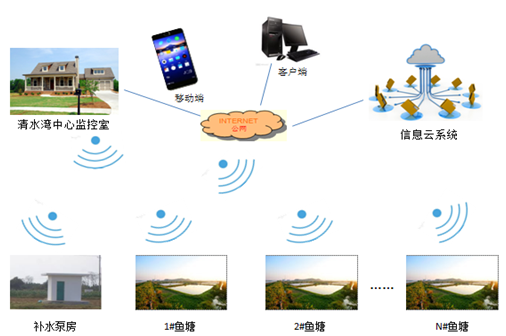

系统架构如下图所示。
三、中心监控管理系统软件功能：
(1)权限管理功能：
该软件登录权限为管理员级用户、维护级用户、普通级用户，管理员具备软件操作的所有权限，维护级用户只有操作本单位的设备的权限，普通用户只能浏览，不能进行开停泵等操作。
(2)数据采集与处理
◆监测补水泵房泵的工作电流、电压；
◆监测补水泵、增氧机、起浪机等各设备的运行状态、故障状态；
◆监测各鱼塘水的温度和含氧量；
◆远程切换各设备的工作模式（手动、自动），自动模式可根据设定的含氧量的高低限进行自动开停设备，在手动模式利用手机、电脑直接开停机；
◆远程设置、修改水含氧量上下限开停设备参数，手动开停机时长等；
◆支持事件记录、开停机记录、报警机制等
四、智能远程测控终端功能
⑴在控制中心安装一台智能远程测控终端，通过WIFI与现场各鱼塘控制箱和补水泵房控制箱进行无线通讯，同时通过光纤宽带与云端中心软件进行数据交换。实现智能远程测控终端与客户端（手机）均可操作并同步显示操作的内容和数据；
⑵支持设备现场控制、自动控制、远程控制启停，支持自动与远程控制模式的无扰动切；
⑶通过智能远程测控终端自带触控PC显示现场测控设备的工作状态及显示补水泵的工作电压、电流等信息；
⑷通过用户设定补水泵电机的额定电流及电流的上下阈值，对超阈值的及时报警并自动关机。
⑸采用模块化集散式的控制方式，实现远程智能测控终端设备和现场控制箱所配置的分控模块进行数据交换；
⑹支持现场读取、修改、设置测控终端的工作参数等信息；支持远程修改、设置远程智能测控终端的工作参数，实现远程维护终端设备；
⑺支持报警主动上报及短信报警功能，如异常停机、含氧量不在正常范围等；
⑻支持授权用户通过手机、电脑访问远程智能控制终端；
