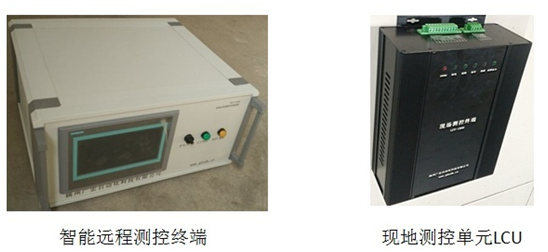

IRCU-2000智能远程测控终端系统
IRCU-2000智能远程测控终端采用自动化控制、物联网、计算机通信等先进技术,专为中小型水利泵站、排污泵站、加压供水泵站(以下简称泵站)而设计的高度集成的智能化测控终端。该终端拥有四项国家专利技术,取代了技术繁杂、设备资金投入大和运行管理维护成本高的计算机监控系统,实现了泵站的智能化、提高了系统的实用性、可靠性,降低了对操作人员的技术要求。智能远程测控终端与新老泵站控制设备的对接实现泵站全自动监
关键词:一体化智能泵站,一体化泵站,智能灌溉泵站
所属分类:
产品描述
IRCU-2000智能远程测控终端采用自动化控制、物联网、计算机通信等先进技术,专为中小型水利泵站、排污泵站、加压供水泵站(以下简称泵站)而设计的高度集成的智能化测控终端。该终端拥有四项国家专利技术,取代了技术繁杂、设备资金投入大和运行管理维护成本高的计算机监控系统,实现了泵站的智能化、提高了系统的实用性、可靠性,降低了对操作人员的技术要求。
智能远程测控终端与新老泵站控制设备的对接实现泵站全自动监视和控制功能,降低了运行、管理和维护的成本,有效提高了服务和管理水平,具有极高的性能价格比,是现代中小型水利泵站、排污泵站、加压供水泵站等控制设备实现智能化控制升级换代产品,对于已建成的泵站通过利用“现地测控单元LCU”对原有控制系统的有效嫁接,能方便地建成泵站智能远程监控管理系统,极大地降低现有泵站控制设备实现智能化升级成本。
智能远程测控终端实现对全站泵组的智能控制、泵机组的控制和保护、数据变量(运行状态、拦污栅状态、水位等)监视与报警,参数设置、安全防盗、通信等功能。
智能远程测控终端具有很强的信息化和可视化功能。利用宽带、4G网络,通过智能手机或计算机实现对泵站的远程监控(如水位、运行信息、启停命令执行、安全预防)与管理功能;系统还具有故障报警推送指定用户功能。泵站系统的实时数据可根据需要接入当地的水利信息网,实现全方位信息共享,支持泵站群联合调度。

智能远程监控管理系统结构图
主要特性:
◆面向中小型低压泵站、污水泵站、加压供水泵站专业设计,终端采集集成化设计,取代了大型泵站计算机监控系统的模式。结构简单、可靠,将机组的自动化控制、进线保护、电机保护等功能集成于智能远程测控终端中,极大地降低了用户投资成本,并易于泵站的日常操作。
◆支持一拖N(N=1~7)泵控设备;实现对整个泵站信息化和可视化管理;
◆支持全压启动、自耦降压启动、软启动、变频启动等多种启动方式,应急手段完备,在智能远程测控终端异常情况下,泵机组在手动控制方式下可独立运行;
◆支持有线或无线网络(宽带、4G)的接入,切换无扰动;
◆支持硬件实时时钟;
◆支持实时时钟与卫星时钟同步;
◆支持Micro SD 卡更新程序;
◆支持TCP/IP、 MODBUS标准通信协议;
◆支持LAN端口程序上传下载(使用普通网线即可);
软件功能:
◆支持泵站设备现场控制、自动控制、远程控制,支持自动控制与远程控制模式的无扰动切换,控制方式互为闭锁,任意控制模式不影响数据信号的采集;
◆系统采用模块化集散控制方式,支持智能远程测控终端和泵控设备所配置的“现地测控单元LCU”进行数据交换;
◆在排涝、排污泵站中,可设定预案,实现水泵按水位(液位)、时间、参与机台数等进行自动启停泵组;在灌溉泵站中,可与水雨情系统连接,根据土壤墒情、水雨情等环境参数自动启停泵组;在加压泵站中,根据管道压力的智能判别,自动调节泵的转速及启停泵组;在工作泵故障停机时,备用泵按其需求自动投入;
◆支持泵站机组现场集中控制及工作参数监测(如控制方式、泵的开停机状态、保护状况、内外河水位、泵机组的工作电压、电流、电量等);
◆支持用户远程设定开停机水位、开停机台数、电机的额定电流及电流的上下阈值等工作参数,对超阈值的实行报警机制;
◆支持现场或远程读取、修改智能远程测控终端的工作参数等信息;
◆支持报警主动上报及短信报警推送功能,如水位超限报警、水泵工作状态的变化、电流电压超限、控制柜工作异常等;
◆支持授权用户通过智能手机、电脑访问智能远程测控终端,实现远程在线监控、远程故障诊断、远程维护和管理功能,降低运行维护成本。
◆可根据用户要求的提高和改变,在不改变原有设备的基础上进行软件升级。
主要技术参数:
(1)运行环境:
■室内安装;
■最高环境温度:55℃;
■最低环境温度:-20℃;
■海拔高度:≤4000m;
■湿度:≤95%。
(2)工作电源: AC 220V(±15%);频率:50~60Hz(±5%)。
(3)端口配置:串口RS485≥1,以太网口≥2;SMA天线端口≥1
插拔式接线端口8路;
(4)内部集成PLC功能(包含DI≥48,DO≥24,AI≥4,AO≥2),自带触摸控制系统;
■LCU-1000现地测控单元LCU
现地测控单元LCU包括现场开关量、模拟量数据采集模块、命令执行模块、信号隔离模块、通讯模块等组成,实现现场电气的开关量、状态量、模拟量等信号的采集,通过信号的隔离和数据的转换实现与智能测远程控终端的数据交换。
主要技术参数:
(1)运行环境条件
安装方式:柜内;
工作电源:DC24V;
工作电流:≤500mA
最高环境温度:60℃;
最低环境温度:-20℃;
工作湿度:20-90%RH,无冷凝。
(2)适用范围:软启动柜、星三角启动柜、自耦降压启动柜、全压启动柜等柜型的开关量、状态量、电压、电流等电气量的采集和命令的执行;
(3)端口配置:插拔式接线端口4路(DI≥4,DO≥2,AI≥6、串口RS485 2路)
(4)接线方式:接插式端子接线。
